隨著人們?nèi)粘?duì)手機的應用范圍的擴大。對手機性能要求也日益提高。其中就包括手機整機的防水性能的要求。那么在各個連接器廠家及板卡廠家對USB的防水測試需求上也慢慢的規范化。
目前USB防水測試主要有兩種方式：
1、 實驗室沉水法測試
2、 采用氣密防水測試儀（N50系列氣密檢漏儀）在線防水測試。
2.1實驗原理
這里主要介紹在線防水測試法。在線進行USB連接器防水測試均采用N502型號差壓氣密測試儀。在測試過程中模擬沉水1米水深（IP67等級）。向連接器內充入10-20kpa（1米水深約等于10kPa）。在充入氣體穩定后測試產品泄漏量。
其原理為：
檢測原理
由圖可以看出，N502差壓氣密測試儀采用的差壓法原理類似天枰。一端為砝碼端，一端為被測產品端。充氣過程中兩端充入相同壓力氣體。當測試過程中零件產生泄漏；差壓傳感器會感知到測試端的微小壓力變化。再經過計算機數據分析處理在儀器屏幕上顯示出產品的泄漏數據。
2.2如何將防水測試與氣密測試數據匹配
人們認為的泄漏是相對的，但實際產品的泄漏是真實存在的；也就是說泄漏是絕對的，不漏是相對的。但I(xiàn)P等級要求在既定水深中產品不產生深水現象。這樣很難以量化概念來衡量一個產品是否符合IP標準。也就是說；ip防水等級只給了水深度給的壓力，并沒有給出具體的泄漏要求。那么每種有要求防水的產品需根據產品自身的工作狀態來設定合理泄漏評判標準。
下面舉例手機USB防水具體泄漏要求標準。眾所周知目前大多數廠家手機執行IP67標準。僅部分手機執行IP68標準。IP69K標準目前還無執行。
IP67標準為水深度為1米（10kPa左右）。一般廠家會提高壓力，在15-20kPa壓力下進行防水測
手機防水主要為了防止水進入手機內部導致電路板等元器件損壞。根據要求可得知30分鐘泄漏75微克水以內，短時間不會對手機內部產生破壞。
在理想狀態的一個標準圓在15kPa壓力作用下的漏點產生氣體泄漏量約30分中5.58ml（標準大氣壓）那么測試結果0.186ml/min的氣體泄漏量滿足半小時泄漏水的量為75微克。
3、 從上所論我們得知手機USB連接器的防水要求折合氣密要求為15KPa壓力下泄漏量不大于0.186sccm。那么在測漏儀中如何設置呢。
目前差壓法為氣密測漏主流方式。流量法受到壓力穩定影響。直壓法精度較低的缺點。目前差壓法為目前優方式測量。那么差壓測漏儀直接給出的泄漏單位為Pa。在很多儀器廠家給出泄漏量單位中沒有SCCM或ml/min等流量單位。那么就需要我們通過波爾定律來進行切換計算。
-

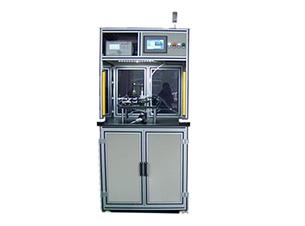

發動機水泵氣密檢測設備用發動機水泵是汽車摩托車發動機冷卻系統的心臟，其作用是提高循環系統中冷卻液的工作壓力，防止發動機的運行溫度過高。 -

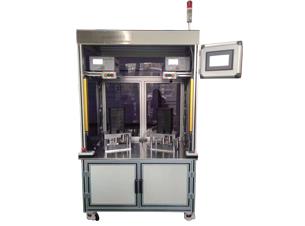

碳罐密封測試臺碳罐密封測試臺采用雙工位進行檢測，配備兩天氣密檢測儀，采用手動上下件、自動檢測方式進行檢測。對于不同的碳罐（吸附、脫附）需采用不同的封裝夾具。這種干式檢測更加適合碳罐的密封測試。
-
